[ 건축유리 - 4. 복층유리 ]



건축용 유리는 모두 같은 원판에서 시작하지만 어떻게 가공하느냐에 따라서 성능과 용도가 달라집니다. 일반적으로 건축물에서는 원판보다는 코팅을 하거나 판유리를 붙이는 식으로 가공한 제품이 더 많이 사용됩니다. 각 성능에 따라 어떤 유리가 있는 알아봅시다.



4. 복층유리

단열성능 부여를 위해 일정한 공기층을 두고, 유리 2장 또는 3장 이상을 맞붙인 유리를 말합니다. 단열성능 향상을 위해서 로이유리 사용 및 아르곤가스(Ar) 충진, 단열간봉 등의 방법이 사용됩니다. 복층유리의 부자재로는 간봉(Spacer), 부틸(Polyisobutylene), 흡습제(Desiccant), 실런트 등이 있습니다.



1) 단창(단판유리)

- 비단열구간에 적용되는 단판유리(1겹)로 창을 하나만 열고 나가는 형태입니다. 보통 안방발코니 외창에 적용됩니다.

  유리가 한판으로는 단열성능을 기대하기 어렵습니다. 대표적으로 공용부 출입구나 복도, 지하층 기계실 환기창 등에 쓰입니다.



2) 복층유리(페어글라스, 이중유리)

- 복층유리는 샌드위치 같은 구조로 이루어져 있습니다. 두 장의 판유리 사이에 중공층(건조한 공기층)을 두고,

간봉( Spacer)으로 간격이 일정하도록 고정한 제품입니다. 간봉은 공간 내부에서 외부로 열이 빠져나가는 것을 막아주고, 물방울이 맺히는 것(결로)을 방지하는 역할을 합니다.

- 간봉의 두께가 두꺼울수록 단열 및 결로방지 성능이 우수해 집니다. 16mm 복층유리보다 간봉두께가 더 두꺼운 24mm 복층유리가 단열성능이 더 우수합니다. 복층유리의 단열성능을 상향시키는 요소에 판유리의 두께보다 공기층의 두께가 더 큰 작용을 합니다.

- 복층유리는 최대 28mm까지 제작할 수 있지만, 24mm 이상부터는 단열성능 차이가 크지 않으므로 단열성능을 높이는데 한계가 있습니다.

- 유리판의 수에 따라 복층, 삼복층, 사복층으로 구분됩니다. 복층유리는 투명한 일반 원판 외에도 로이유리 등을 사용하여 단열성능을 상향시켜 주기도 합니다.

- 공기층에 일반적인 건조한 공기 외에 아르곤가스(Ar), 크립톤(Kr), 진공유리 등을 적용하여 단열성능을 향상시킬 수도 있습니다.



3) 삼복층유리(삼중유리)

- 복층유리에서 유리판과 공기층이 하나씩 추가된 구조의 유리입니다.

- 39mm(5CL+12A+5CL+12A+5CL) ~ 46mm(6CL+14A+6CL+14A+6CL) 등 두께는 다양하게 구성할 수 있습니다.

- 삼복층유리는 중앙판 유리의 열발산 지연에 의해서 열파손 가능성이 높으므로 반강화유리 사양을 중앙판/내판유리에 적용하여야 합니다. (자파 및 열파에 대한 내용은 별도로 업로드하도록 하겠습니다)

- 시공 시에 복층유리에 비해 삼복층유리는 많이 무겁기 때문에 운반 및 시공성에 제약이 있습니다.



4) 복층유리 부자재

A. 흡습제

- 복층유리 제조 시 간봉 속에 충전되어 제조과정에서 유입되는 습기를 흡착하고, 시간이 지남에 따라 공기층 내에 침투하는 물분자를 흡착하여 복층유리의 공기층을 지속적으로 건조하게 유지하는 역할을 하는 부자재입니다.



- Molecular Sieve : 합성 제올라이트의 상품명. 지름이 균일한 가느다란 구멍을 다량으로 가져서 뚜렷한 흡착력을 보유하므로 이름이 뜻하는 것과 같이 분자를 체직하는 작용을 합니다.

- Silica Gel : 황산과 규산나트륨의 반응에 의해 만들어지는 튼츤한 그물조직의 규산입자로, 표면적이 매우 넓어 물이나 알코올 등을 흡수하는 능력이 매우 뛰어나 제습제로 많이 사용되나 선택적 흡착능력이 없어 근래 복층유리 제조용으로는 거의 사용되지 않고 있습니다.

- TPS 부틸액/실리콘폼 스페이서 내 함유 흡습제

  TPS : 간봉과 부틸, 흡습제가 하나의 물질로 개발된 신 개념의 열가소성 수지계열의 단열간봉입니다.

  실리콘폼 스페이서 : 흡습제가 포함된 실리콘 발포형태의 간봉입니다.

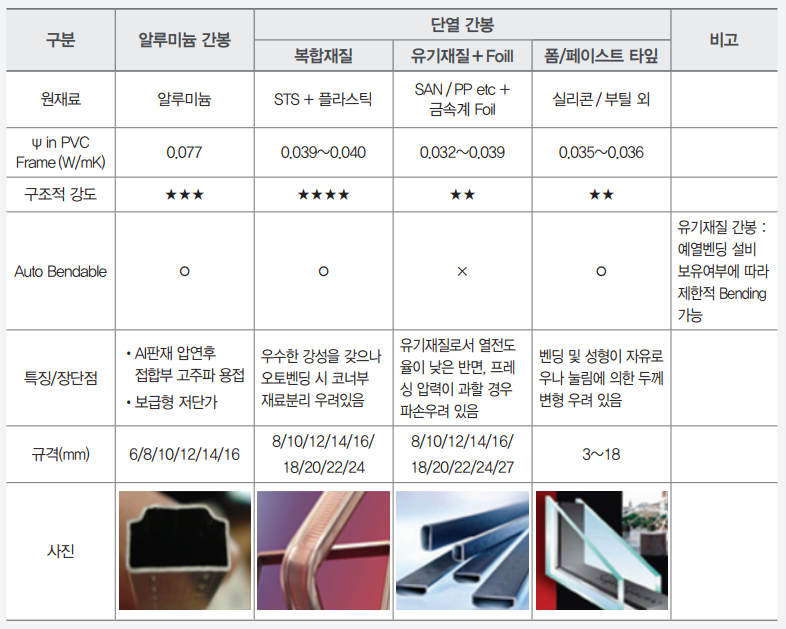

B. 간봉
