[ 창호의 유의사항, 파손 방지-1 (복층유리 열파손) ]
창호의 유의사항 중 파손 및 파손 방지대책에 대해서 알아보고자 합니다.
대표적인 사례로 온도차에 따른 열파손(복층유리 열파), 강화유리의 자연파손, 풍하중(풍압)에 의한 파손에 대해서
알아봅시다.
1. 온도차에 따른 열파손(복층유리 열파손, Thermal Breakage)
1) 복층유리의 열파손(열파, Thermal Breakage)
창에 설치되었거나 복층유리 제작 후 적재된 상태의 유리가 태양복사열을 지속적으로 흡수할 때, 유리 중앙부의 온도가
주변부보다 빠른 속도로 상승함으로써 외부의 충격이 없는 상태에서 발생하는 유리의 파손 현상을 말합니다.
2) 열파손의 특징
- 직달일사량이 많은 동절기 오전에 주로 남향 또는 남동향면에서 발생합니다.
- 유리의 태양광 흡수율, 고정 형태, 그림자 형태 및 블라인드 등 사용조건에 따라 복합적으로 발생합니다.

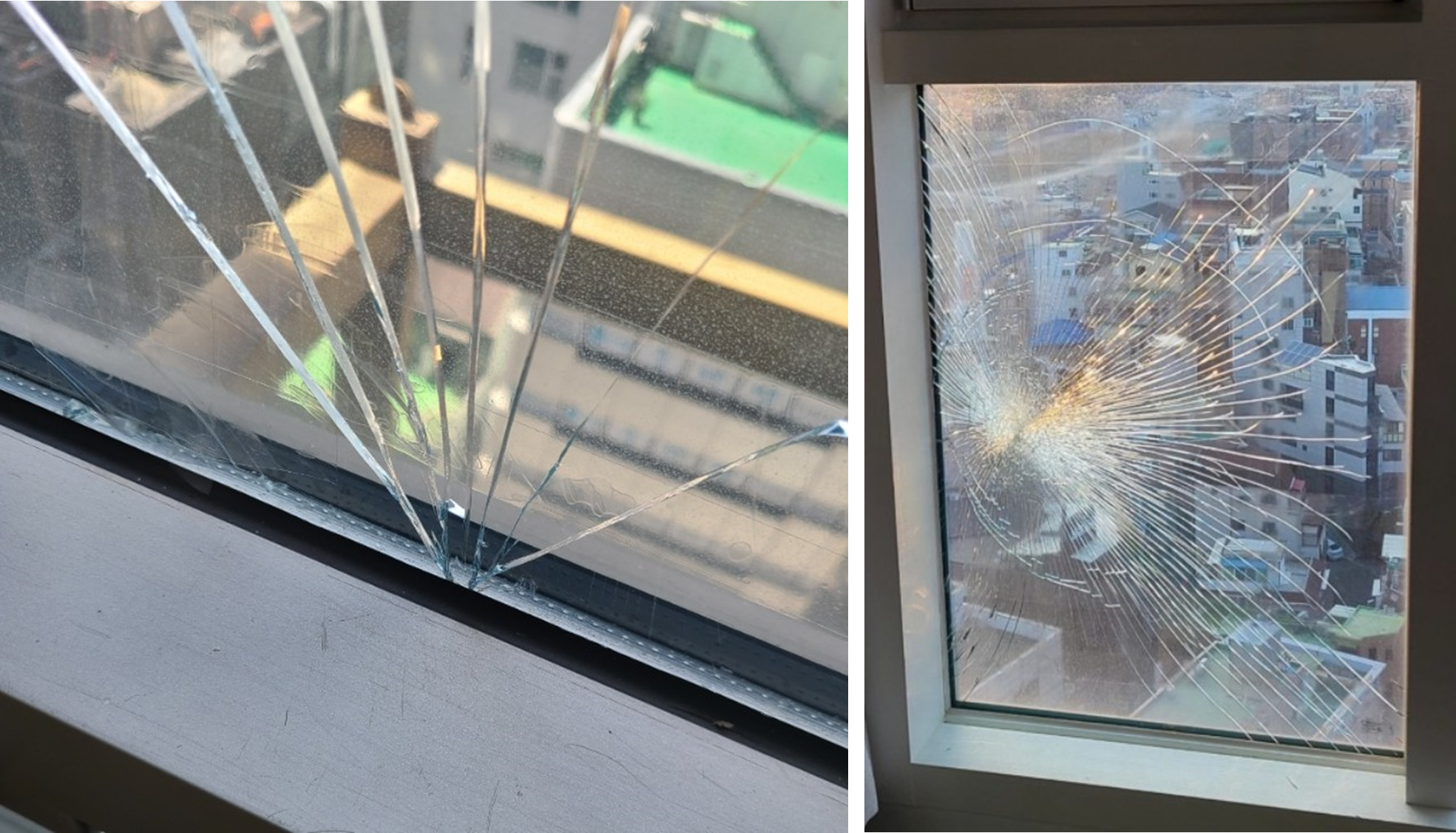

- 유리의 가장자리를 기점으로 직각을 이루며, 크랙이 시작됩니다.
(외부 충격에 의한 파손은 충격을 받은 부분에서부터 크랙이 발생하지만, 열파에 의한 파손은 유리 가장자리부터
직각방향으로 파손되어 깨진 형태를 육안으로 쉽게 구별 가능합니다.)
3) 열파손 영향 인자
- 유리구성(복층/삼복층)
- 설치위치(방향)
- 방열조건(스팬드럴)
- 그림자 상태
- 블라인드/커튼
- 필름 부착 등
4) 열파손의 예방
- 배강도 유리의 적용
a. 삼중유리
: 외측유리/중앙유리/내측유리 순으로 구성된 삼복층유리는 중앙판 유리의 열발산 지연에 의한 열파손
가능성이 높으므로 배강도(반강화)유리 사양 적용을 추천합니다.
b. 스팬드럴 구간
: 내부측이 닫힌 공간으로 구성된 스팬드럴 구간은 열의 발산이 쉽지 않으므로 양면 배강도(반강화)유리
사양 적용을 추천합니다.
- 커튼/블라인드 설치
: 좁은 간격 및 반사율이 높은 커튼, 블라인드는 복층유리 온도를 상승시키는 요인이므로 유리면으로부터
100mm 이상 이격 설치하고 반사율이 낮은 재질로 환기가 원활한 구조로 설치하여야 합니다.
- 열선흡수 판유리
: 사전 열깨짐 구조검토 및 배강도(반강화)유리 사양 적용을 추천합니다.
- 기타
a. 냉난방 장치 송풍구 방향이 유리면을 직접 향하지 않도록 설치합니다.
b. 유리 내부면 차폐성, 인테리어용 필름 부착을 지양합니다.
c. 검증된 가공대리점의 복층/강화/접합유리 제작을 하도록 합니다.
