#18 단열배수판 시공법

[ 단열배수판 시공방법 ]



최하층 냉난방을 하는 실이 있는 경우 최하층 바닥에 단열을 해야 합니다.

​

일반적으로는 바닥배수판을 설치하고 무근콘크리트를 타설한 후 단열재를 설치하고 무근콘크리트를 다시 시공해야 합니다.

​

아래의 사진과 같이 배수판 위에 무근콘크리트를 타설하고, 단열재를 설치한 후 무근콘크리트를 다시 한번 타설하는 방법이 사용되었다.





무근콘크리트 공정이 두번 들어가므로 공기가 늘어납니다.

단열배수판은 무근콘크리트를 한번 시공으로 끝내는 공법입니다.



단열배수판의 하부에 요철(원형콘 등)을 설치하여 바닥에 흘러다나는 물이 집수정으로 이동할 수 있도록 해줍니다.

​

아래의 사진은 상부의 하중이 전달이 될 수 있도록 직사각형의 요철이 되어 있고 물길이 설치되었습니다.

시공방법은 아래와 같습니다.

​

1) 바닥을 청소하고 단열배수판을 설치합니다.

​

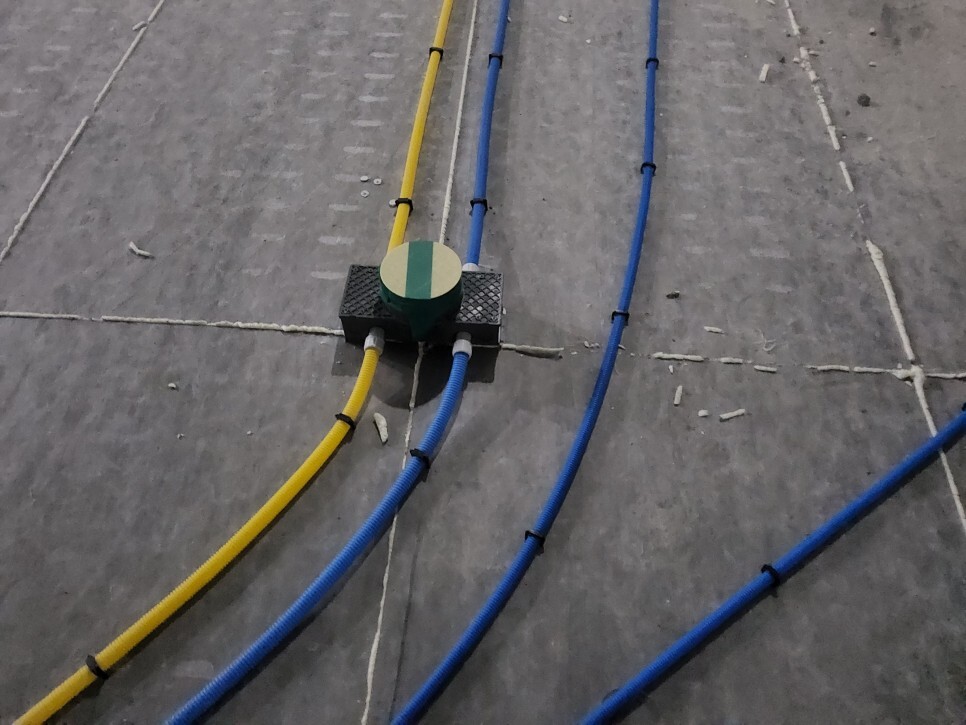

2) 각종 전기 배선을 설치합니다.

​

단열배수판 사이사이에는 우레탄뿜칠을 시공하여 단열 결손이 생기지 않도록 합니다.

3) 전기 아울렛 박스를 설치합니다.

4) 모든 전기배선이 완료되면 이 위에 무근콘크리트를 타설합니다.

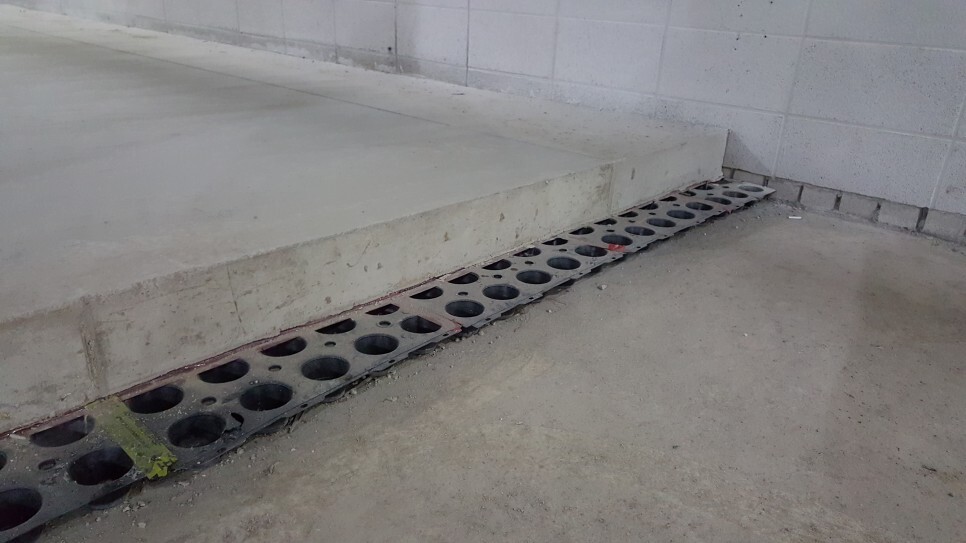

아래의 사진은 단열배수판위에 무근콘크리트를 타설하였으며,

콘크리트 외부벽체도 배수판을 설치하고 단열재를 부착하였습니다.



벽체에 누수되는 부분은 아래의 단열배수판으로 자연유도될 수 있도록 설치합니다.

아래는 EK단열재를 생산하는 회사의 제품 시공현황입니다.

​

특징은 단열재 상부에 큰 원형 구멍이 뚫려서 무근콘크리트를 타설시 하중이 구체콘크리트에 전달이 되고 안정성이 높아집니다.

아래의 사진과 같이 지하외벽의 수압이 높아서 내부로 누수가 예상되는 곳은 아래의 벽체 배수판을 외부에 설치한다면,

아주 좋은 방수라고 생각됩니다.

​

20년전 미국도면을 그리기 위하여 많은 미국시공도면을 검토하는 중에 지하수가 강하게 누수가 될 수 있는 외벽에 배수판을 설치하고 맨 아래에 유공관을 설치하여 지하수를 맨홀로 빼는 디테일을 보았습니다.

​

너무 좋은 디테일이어서 모 대학현장의 전면에는 옥외광장이 있고 배면에는 산자락이 있어서, 지하수가 많이 발생하고

우수도 유입이 예상되었습니다.

​

소장과 상의하여 벽체배수판과 유공관을 설치하고 맨홀로 배수하는 디테일을 설치하였습니다.

​

대 성공이었습니다.

지하층에 누수도 안되고, 습기가 없는 보송보송한 상태의 콘크리트벽체가 연출되었습니다.

건축설계사들도 상기의 디테일을 잘 몰라서 사용을 안하는데, 이제는 과감히 적용을 해보세요.

​

아래의 오래전의 포스팅에는 각종 배수판에 대한 자세한 사항이 있습니다.

​

출처 : 빈자리님
