[ 탑다운 공법 중 ACT Down System ]
최근에 ACT Partner와 협의하면서 받은 자료는 톱다운의 기본개념을 잘 설명하고 있습니다.

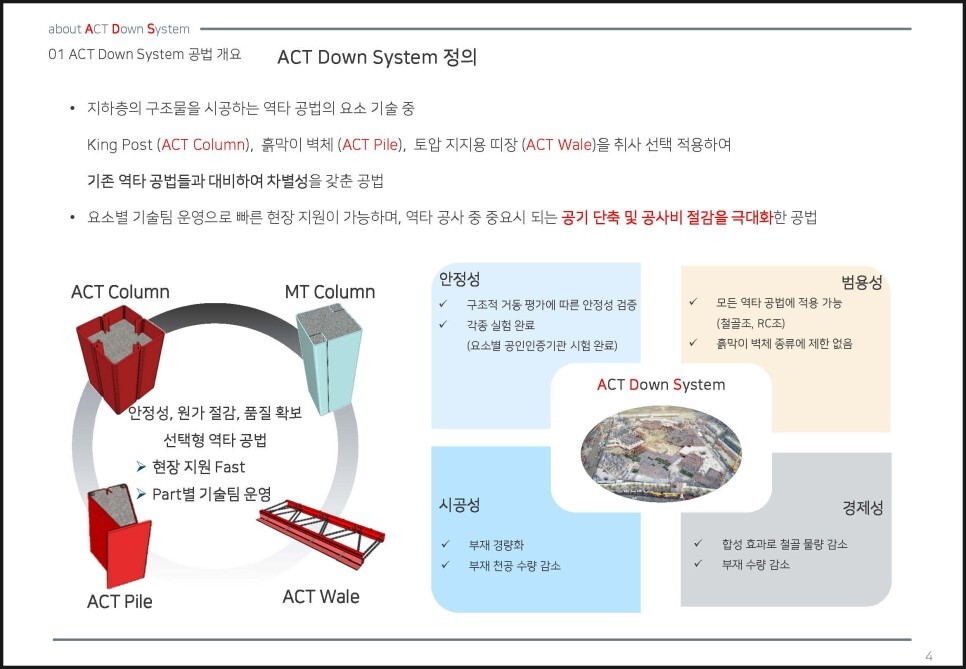

ACT Down System은 CFT기둥으로 사용되는 4개의 열연강판을 성형한 ACT컬럼을 개발한 회사입니다.
철골역타는 SPS, CWS, DBS가 있으며, 제가 오래전에 포스팅 한 내용을 많은 기술자분들이 참고하였습니다.
철골역타의 중요한 특허는 흙막이 벽체와 조인되는 부분을 어떻게 해결하였느냐로 구분됩니다.
아래의 설명서를 원문 그대로 올립니다.
![](https://blog.kakaocdn.net/dn/yq49Z/btsw0fSgIpt/tDCxKRGkcJsBnn1YKJ55A1/img.jpg)
![](https://blog.kakaocdn.net/dn/bVOBkm/btsw8jlZQuq/sBXpApKlIqFivTpEKNeGRK/img.jpg)
![](https://blog.kakaocdn.net/dn/qBmNG/btswcMR0nKw/1WUYiKD07APz3AtmFwFxq0/img.jpg)
![](https://blog.kakaocdn.net/dn/BOzjt/btsw67F6rle/21DJJbew5FXVhP4hUQWNBk/img.jpg)
![](https://blog.kakaocdn.net/dn/bnmYzP/btsw7wlwcH3/300AEyJF5eCcHGtGKnjgC1/img.jpg)
![](https://blog.kakaocdn.net/dn/b2Apvy/btswwScNTqj/vMGqVNiEEYj5MU1TmVfxk1/img.jpg)
![](https://blog.kakaocdn.net/dn/bfFJOU/btswbFFmNcW/S2fq3VcUxeQbE7Gb2sJaJK/img.jpg)

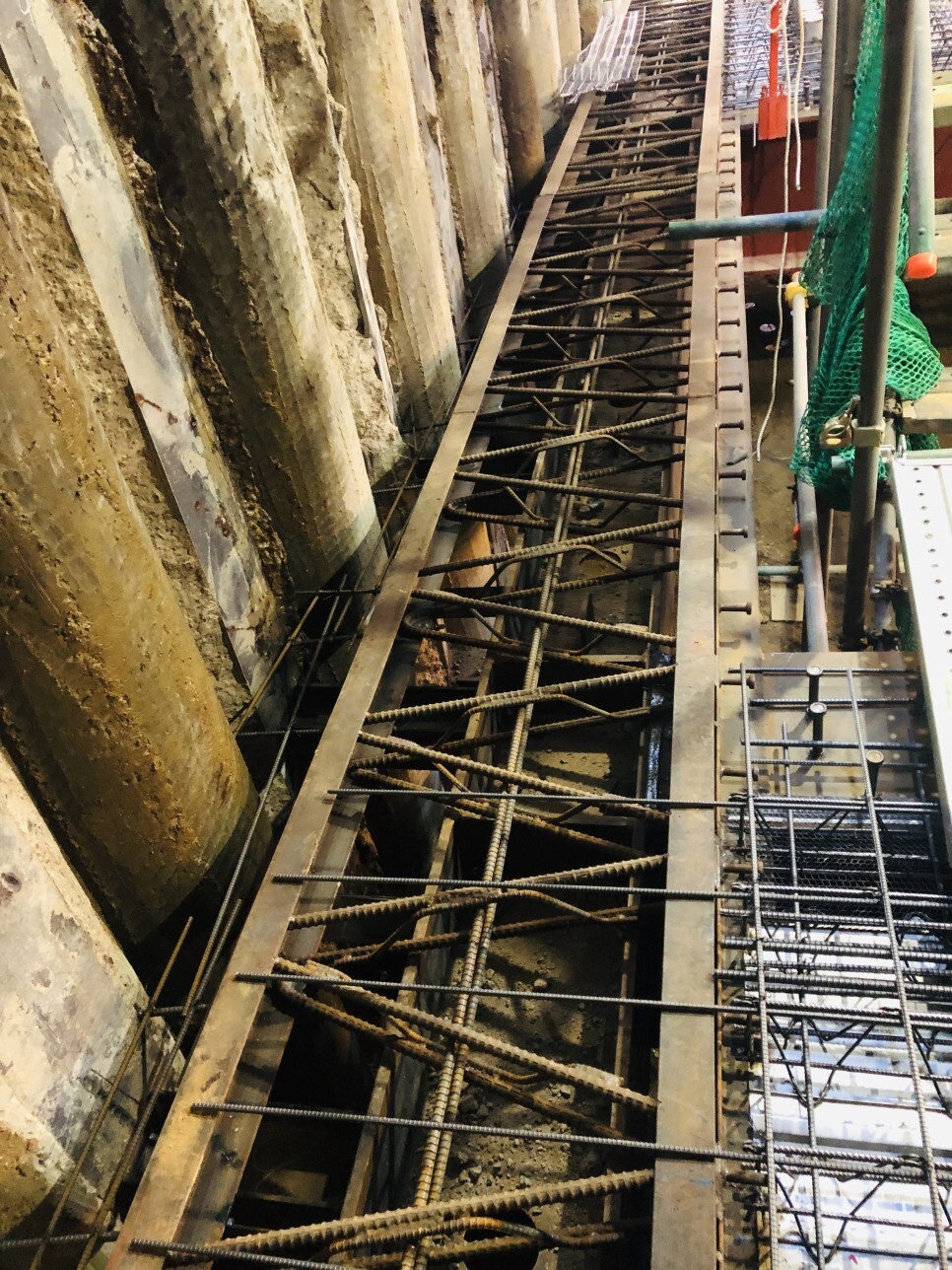

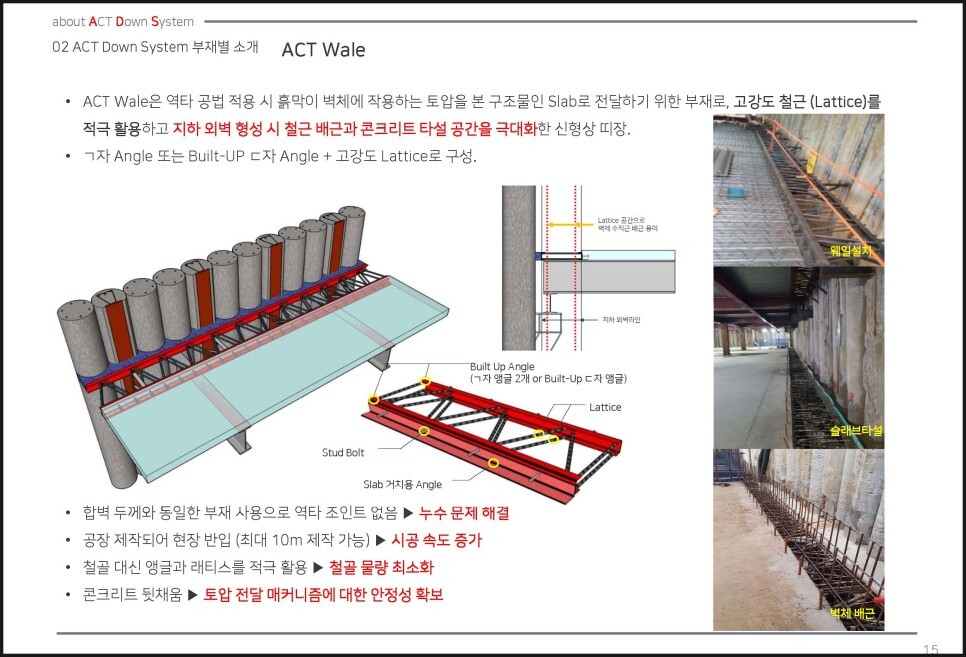

아래의 사진은 ACT Wale 사진입니다.
고강도철근의 래티스보로 되어 있습니다.
![](https://blog.kakaocdn.net/dn/bBRGBJ/btsw2LDyYYz/meGZ15zSnjQ5RYgyY46kB0/img.jpg)
지하외벽의 수직철근의 배근이 자유롭게 설치가 가능합니다.
![](https://blog.kakaocdn.net/dn/cQWeJC/btswbylYGVQ/ZZIpEakwtDfPfPhmdT0ook/img.jpg)
![](https://blog.kakaocdn.net/dn/nTw2I/btswkpvksuy/MueVafpZpaQ4cdealA3Oi0/img.jpg)
오래전 톱다운공법의 SPS와 CWS의 웨일을 비교해 보시기 바랍니다.
이것이 각 회사의 특허기술입니다.
![](https://blog.kakaocdn.net/dn/RTsDp/btswgXyWt0V/AUG91zAeIvL3tkIbrcc9D1/img.png)
SPS 공법과 CWS 공법
![](https://blog.kakaocdn.net/dn/c8s3dL/btswbcwBWcR/Rwk5I62HBqKSWcHzlXtZU1/img.jpg)
철골역타의 철골기둥으로 많이 사용되는 ACT컬럼입니다.
![](https://blog.kakaocdn.net/dn/JS12F/btswpWfnlJx/ddfbU4yYBPlHrYGfekZtm1/img.jpg)
![](https://blog.kakaocdn.net/dn/bDItWb/btswPYi6wkF/4rLhYx2FaAzKeopuwNwNv1/img.jpg)
![](https://blog.kakaocdn.net/dn/cnUYYR/btswcKmkEL7/ZbYIDoKapvBpKZ4b0Y1gPK/img.jpg)
![](https://blog.kakaocdn.net/dn/tmCh4/btsw8U7vAtC/qMvmKU5PvkCCLRZGLLwF11/img.jpg)
![](https://blog.kakaocdn.net/dn/YDvih/btswwQzguoH/8lPuD50p5tzaieVCWkMTKk/img.jpg)
![](https://blog.kakaocdn.net/dn/IVPIA/btswJzcOarA/SIoYmlwTL63OeZe8rg9dQK/img.jpg)
출처 : 빈자리님
